Bilgisayar modifikasyonunda yapılan en pahalı hata, voltaj farklarını bilmemekten kaynaklanır. Gen 1 (Analog) ve Gen 2 (Dijital) aydınlatma teknolojileri, dışarıdan benzer görünse de altyapıları tamamen farklıdır. Birisi voltajı kısarak renk verirken, diğeri veri paketleri (binary) ile haberleşir. Yanlış bağlantı, anakartın Güney Köprüsü'ne (Southbridge) kadar hasar verebilir.
1. Gen 1: Standart RGB (Analog)
Çıkış Yılı: 2014-2015 (X99/Z97 Dönemi)
Standart: 5050 SMD LED Paketi
Gen 1 RGB, tamamen Analog sinyallerle çalışır. Bu teknolojide "Veri" yoktur, sadece "Güç" yönetimi vardır. Anakart, Kırmızı (R), Yeşili (G) veya Maviyi (B) yakmak için o hattın voltajını PWM (Pulse Width Modulation) yöntemiyle açıp kapatır.
4-Pin (12V) Pin Şeması:
- Pin 1 (12V+): Sabit 12 Volt Ana Güç Hattı.
- Pin 2 (G): Green / Yeşil Kanalı (Toprak Tetiklemeli)
- Pin 3 (R): Red / Kırmızı Kanalı (Toprak Tetiklemeli)
- Pin 4 (B): Blue / Mavi Kanalı (Toprak Tetiklemeli)
*Not: Tüm LED'ler aynı güç hattına bağlıdır, bu yüzden hepsi aynı anda aynı rengi verir.

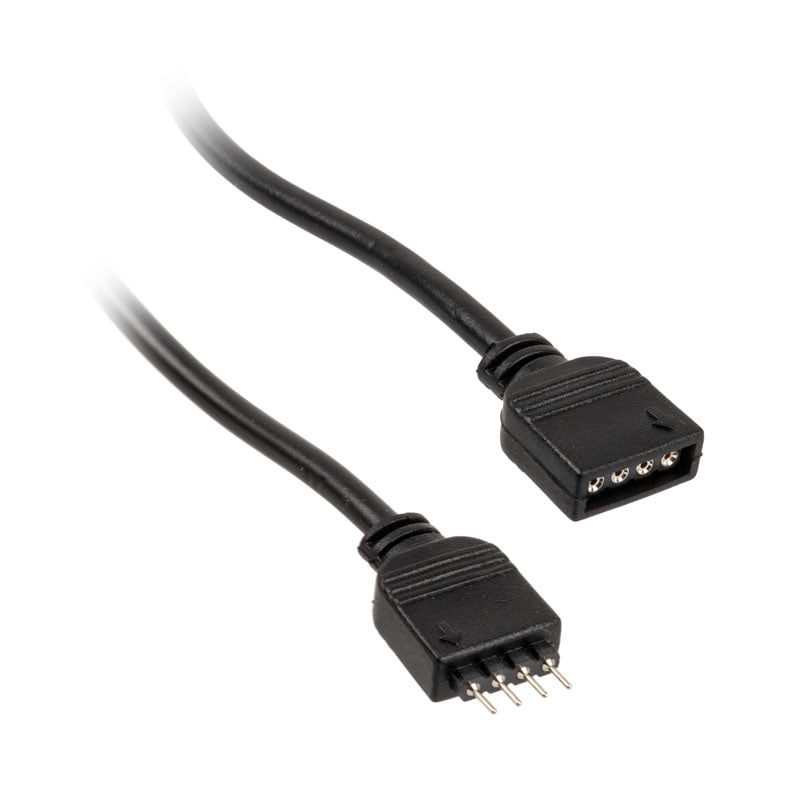

4 Pinli Analog RGB Soketi (12 Volt)
2. Gen 2: ARGB (Dijital/Adreslenebilir)
Çıkış Yılı: 2017-2018 (Z370/X470 Dönemi)
Standart: WS2812B Entegreli Akıllı LED
ARGB, Dijital Veri (Data) protokolü kullanır. Her LED'in içinde bir mikroçip (IC) bulunur. Anakart voltajla oynamaz; tek bir "Data" hattı üzerinden 0 ve 1'lerden oluşan kodlar göndererek "3. sıradaki led kırmızı, 5. sıradaki mavi yansın" emrini verir.
3-Pin (5V) Pin Şeması:
- Pin 1 (5V+): Sabit 5 Volt Güç (Hassas).
- Pin 2 (DATA): Dijital Veri Hattı (Renk Kodları).
- Pin 3 (BOŞ): Bağlantı Yok (Yanlış takmayı önler).
- Pin 4 (GND): Ground / Topraklama.
*Not: Tek bir kablo üzerinden binlerce farklı komut gönderilebilir.

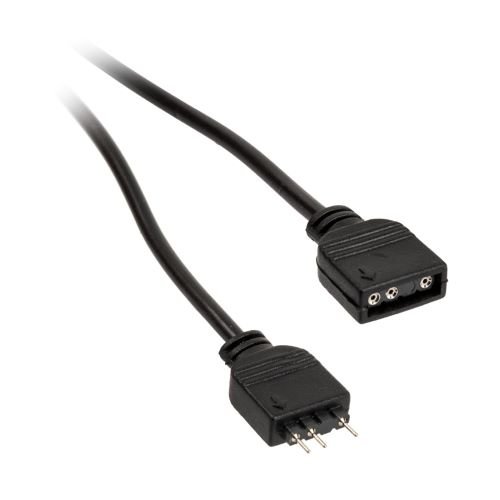

3 Pinli Dijital ARGB Soketi (5 Volt)
Mühendislik Karşılaştırması
| Teknik Özellik | Gen 1 (RGB) | Gen 2 (ARGB) |
|---|---|---|
| Çalışma Voltajı | 12 Volt (Yüksek Akım) | 5 Volt (Düşük Akım) |
| Sinyal Tipi | Analog (Voltaj Modülasyonu) | Dijital (Binary Data) |
| LED Kontrolü | Bütünsel (Şerit tek renk) | Piksel Bazlı (Her LED bağımsız) |
| Pin Yapısı | 12V - G - R - B (4 Pin) | 5V - Data - Boş - GND (3 Pin) |
KRİTİK UYARI: VOLTAJ FARKI
Servisimize gelen arızaların birçoğu bu hatadan kaynaklanır. 5V ile çalışan hassas ARGB çipine, 12V RGB soketinden güç verirseniz, bileşene 2.4 katı fazla voltaj yüklemiş olursunuz.

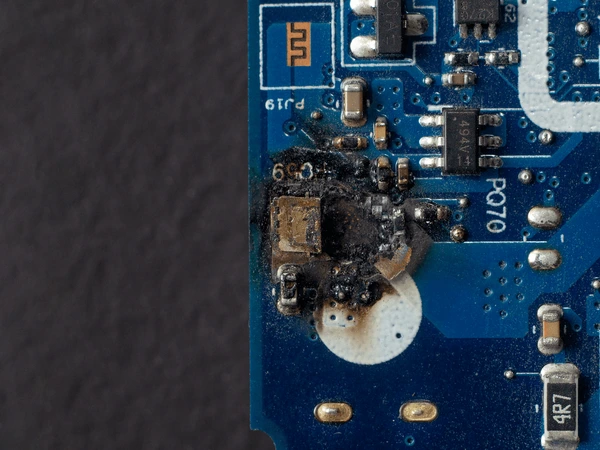

Sonuç: LED şeridi anında yanar, duman çıkar ve anakartın I/O kontrolcüsü zarar görebilir.
